DOĞAL HAVALANDIRMA / GÜNIŞIĞI / DUMAN TAHLİYESİ
Duman Kapakları
Aydınlık mekânlar.
Kontrollü havalandırma.
Duman kapağı; endüstriyel ve ticari yapıların çatılarında doğal havalandırma, günışığı ve duman tahliyesi ihtiyaçlarını birlikte ele alan bir çatı sistemidir. Işık geçiren kapak, metal kaide ve kontrollü açma-kapama mekanizmasıyla yapıya entegre edilir.
01 / KULLANIM
Çatıda üç işlev,
tek sistem.
Doğal havalandırma
Açılabilir kapak yapısıyla iç ortamın havalandırılması için kullanılır. Açma-kapama ve kontrol tipi, işletmenin ihtiyacına göre seçilir.
Günışığı
Şeffaf veya opal polikarbonat kapak seçenekleri, çatı açıklığından doğal ışık alınmasını sağlar.
Duman ve ısı tahliyesi
Yangın projesi kapsamında doğal duman ve ısı tahliyesi için değerlendirilir. Tahliye alanı, adet, yerleşim ve kontrol senaryosu, seçilen modelin belgeleri ve proje hesabıyla belirlenir.
02 / SİSTEM BİLEŞENLERİ
Kapaktan
bağlantı detayına.
Kapak, kaide, hareket mekanizması ve sızdırmazlık elemanları birlikte çalışır.
- Işık geçiren kapak
- Polikarbonat veya dubleks polikarbonat; şeffaf ve ışığı dağıtan opal seçenekler.
- Açma-kapama mekanizması
- Pnömatik veya elektrikli mekanizma; kullanım ihtiyacına göre manuel kontrol seçeneği.
- Aktüatör
- Pnömatik silindir veya lineer motor ile hareket.
- Makas ve bağlantı kolları
- Kapağın açılma hareketini yönlendiren mekanik bağlantılar.
- Rüzgâr deflektörleri
- Açıklığın iki yanında konumlanan yan kanatlar.
- Işıklık kasası / kaide
- Alüminyum veya galvanizli çelik kasa seçenekleri.
- Sızdırmazlık contaları
- Kapak ve kasa birleşimlerinde EPDM contalar.
- Kenet ve bağlantı profilleri
- Kapak, kasa ve çatı birleşimini tamamlayan profiller.
- İç merdiven / güvenlik profili
- Teknik görselde opsiyonel olarak belirtilen iç donanım.
03 / ÖLÇÜ VE SEÇENEKLER
Çatı detayına
uygun seçim.
Endüstriyel yapılar, depolar ve ticari yapılarda; çatı açıklığı, kaplama türü, ışık ihtiyacı ve kontrol sistemi birlikte değerlendirilir.
| Özellik | Seçenek / ölçü |
|---|---|
| Açıklık ölçüsü | A × B — projeye göre belirlenir |
| Dış ölçü | (A + 200) × (B + 200) mm |
| Kapak yüksekliği | 150–300 mm |
| Kasa yüksekliği | 300–500 mm |
| Açılım gösterimi | 0° kapalı / 90° açık |
| Kapak seçenekleri | Şeffaf dubleks polikarbonat / opal polikarbonat |
| Kasa seçenekleri | Alüminyum / galvanizli çelik |
| Kontrol seçenekleri | Manuel / pnömatik / elektrikli |

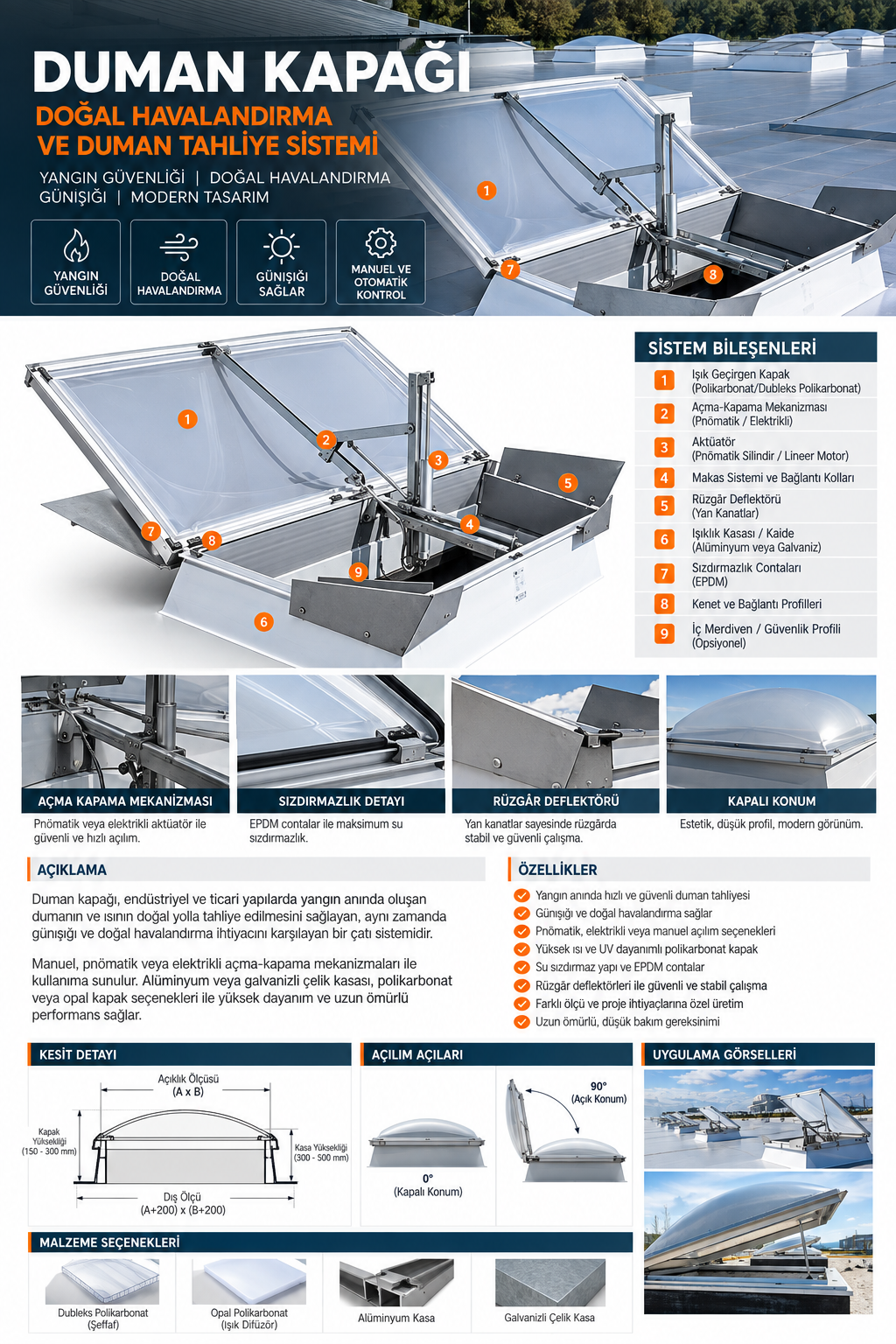

Ölçüler ve açılım gösterimi ürün tanıtım görselinden aktarılmıştır. Kesin ölçü, açılma açısı, donanım ve performans değerleri seçilen modelin onaylı teknik föyüyle netleştirilir.
04 / ÜRÜNÜ YAKINDAN İNCELEYİN
Sistem ve uygulama detayları.
PROJENİZ İÇİN
Çatı açıklığından başlayalım.
Açıklık ölçülerini, çatı kaplamasını, ihtiyaç duyulan adedi ve tercih edilen kontrol tipini paylaşın; uygun ürün seçeneğini birlikte belirleyelim.
